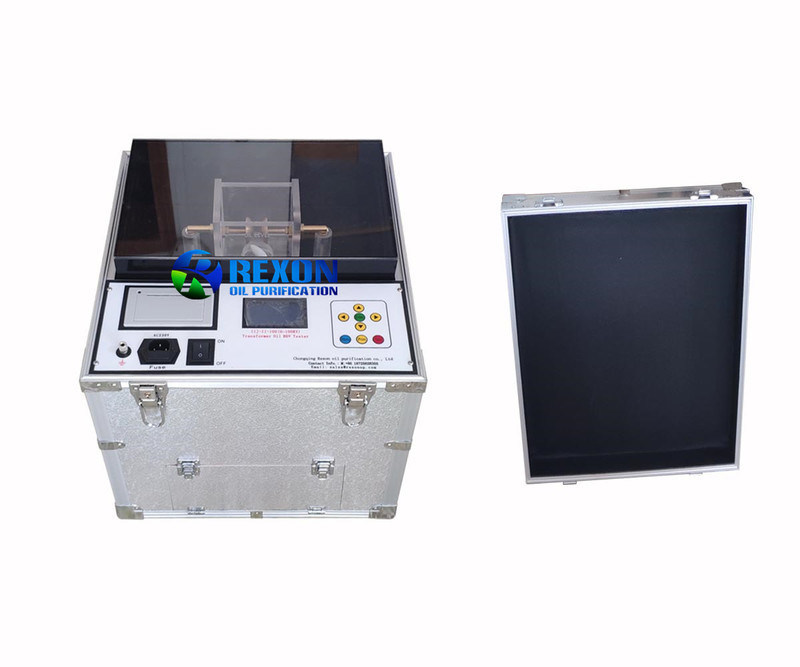

Przenośny automatyczny tester oleju izolacyjnego BDV serii IIJ-II

Zastosowanie

Przenośny i w pełni automatyczny tester oleju serii IIJ-II jest stosowany do testowania wytrzymałości dielektrycznej oleju izolacyjnego, od 0 do 60KV, 80KV i 100KV.Jest zaprojektowany zgodnie z wymogami metody badawczej IEC 156 o średniej wytrzymałości oleju izolacyjnego., który poprzez odpowiednie programowanie, ma funkcje automatycznego wzmocnienia, schodzenia, mieszania, wyświetlania i drukowania.wyłączenie HV będzie działać w ciągu 10 sekund w celu umożliwienia częściowej automatycznej izolacji systemu sterowaniaWykorzystanie urządzeń do testowania w celu zapewnienia bezpieczeństwa i bezpieczeństwa urządzeń jest bardziej odpowiednie dla użytkowania w projekcie na miejscu i wygodne w noszeniu.

Parametry techniczne

1Zasilanie: 220 V AC, 50 Hz

2. Napięcie wyjściowe: 0-100KV AC

3Pojemność: 2,0 KVA

4Prędkość wzrostu napięcia badawczego: około 2 KVA/S

5Prędkość badania ciśnienia: 3%

6. Wrażliwość rozładowania: < 2KV

7Zniekształcenie formy fali: ≤ 3%

8Czas awarii: ≤ 10 ms

9Środowisko pracy: temperatura: od 0 do 40°C,

wilgotność: < 85% (wilgotność względna)

10Środowisko przechowywania: temperatura: -20 do 60 °C, wilgotność:< 75% (wilgotność względna)

11. Wysokość robocza: < 1500 m. (jeśli ponad 1500 m, można ją dostosować)

12Komórka badawcza: Szkło, objętość 300-500 ml, z osłoną ochronną i mieszarką.

13Elektrody: ze stali nierdzewnej o średnicy 36 mm/promieniu 25 mm w półkuli, z luką 2,5 mm zgodnie z IEC-156.

14Początkowy czas odstawienia próbki oleju: 180 sekund

Przejściowy czas odstawienia próbki oleju: 60 sekund

Czas ciągnięcia próbki oleju: 60 sekund

Liczba kolejnych badań: 6

15. Wymiary i waga

Przed pakowaniem: 475 × 485 × 485 mm

Waga netto: 45 KGS

Po pakowaniu: 490 × 495 × 495 mm

Waga brutto: 50 KGS
